تفاصيل المنتج:
|
| اسم المنتج: | لوحة خلية موني الشمسية | موصلات: | PV أو PV متوافق |
|---|---|---|---|
| كفاءة الخلية: | كفاءة الخلية | طلب: | نظام الطاقة الشمسية |
| ضمان: | 12 سنة | نوع: | PERC |
| Max. الأعلى. system النظام: | DC1500W | Max. الأعلى. Voltage الجهد االكهربى: | 42 فولت |
| ماكس: | 500 واط | الوزن: | 26.5 كجم |
| تسليط الضوء: | لوحة شمسية أحادية الخلية Mppt,لوحة شمسية أحادية الخلية لمدة 12 عامًا,مجموعة الألواح الشمسية 500 واط |
||

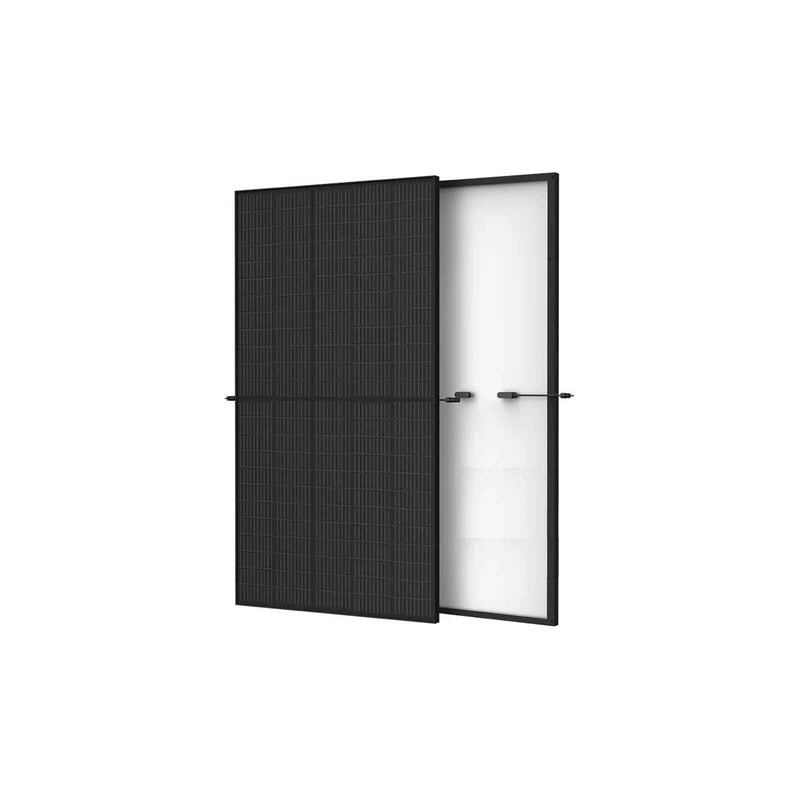

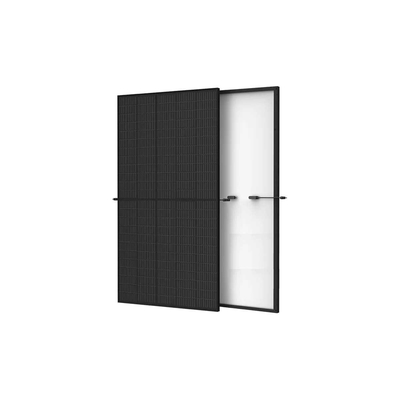

لوحة شمسية أحادية الخلية الكهروضوئية 500 واط عالية الطاقة Mppt ضمان لمدة 12 عامًا
1. في ملف الشركة
مع أكثر من 10000 متر مربع ومعدات إنتاج كبيرة ، حصلنا على درجات امتياز كبيرة في شهادات CQC لنظام الجودة الدولي ISO 9001 والتطبيق الكهربائي الوطني.ونحن شركة ممتازة وصادقة في مجال الهندسة الشمسية ومؤسسة ائتمانية 3A في الصين.
2. القيم الرئيسية للشركة
متابعة لمفهوم الجودة المتمثل في "جودة أشعة الشمس ، خدمة العالم" ، ننتج الألواح الشمسية بناءً على بحث مستقل وابتكار مستقل نحو اتجاه "العولمة والمعلوماتية والاحتراف
3. مزايا رئيس على المنتجات
① القدرة على التكيف مع البيئة القاسية
بعد اجتياز اختبارات رش الملح ونسبة تآكل الأمونيا العالية من قبل طرف ثالث
②تقنية القضبان المتعددة
③ الحمولة
تم اجتياز المكون بأكمله شهادات الرياح حمولة 2400pa وحمل ثلج 5400pa
④ أفضل مقاومة للبقع الساخنة
من خلال تحسين التصميم الحالي وظروف العمل الحالي ، معامل درجة حرارة أفضل ومقاومة يمكن الحصول على النقاط الساخنة
ضمان ⑤Anti-PID
قلل من احتمال التوهين الناجم عن ظاهرة PID من خلال تحسين تقنية إدخال البطارية والتحكم في المواد
⑥الضمان الخطي الرائد في الصناعة
ضمان 12 عامًا من ضمان المواد العملية و 25 عامًا من ملكية الخط
4. مقدمة من المنتجات الرئيسية
المنتجات الرئيسية هي موصلات الألواح الشمسية وصناديق التوصيل وإطارات الألومنيوم والأقواس الكهروضوئية وغيرها من المعدات والملحقات ذات الصلة.لقد اجتازوا جميعًا الشهادات الدولية ذات الصلة مثل TÜV و UL و JET.
نحن نركز على جودة المنتج وجودة التصنيع بينما نسعى جاهدين لتوفير الحل الشامل للطاقة النظيفة.
5. المواصفات الكهربائية
| الخصائص الكهربائية | |
| نوع النموذج | JT500-12 م |
| الطاقة القصوى الاسمية (Pmax) | 500 واط |
| صوت التشغيل الأمثل ؛ Tage (Vmp) | 42 فولت |
| تيار التشغيل الأمثل (إمب) | 20 أ |
| جهد الدائرة المفتوحة (Voc) | 50.4 فولت |
| تيار الدائرة القصيرة (Isc) | 13.3 فولت |
| فعالية الوحدة | 21.27٪ |
| كفاءة الخلية | 22٪ |
| تسامح السلطة | 0 إلى + 3٪ |
| الحد الأقصى لجهد النظام | تيار مستمر 1500 فولت |
| درجة حرارة التشغيل | -40 ℃ ~ + 85 ℃ |
| الحد الأقصى لتصنيف فتيل السلسلة | 20 أ |
| البيانات الميكانيكية | |
| نوع من الخلايا | أحادية 166x166mm |
| ترتيب الخلية | 72 خلية على التوالي |
| أبعاد | 2250 × 1045 × 40 ملم |
| وزن | 26.5 كجم (تقريبًا) |
| الغلاف الامامى | 3.2mm الزجاج |
| مادة الإطار | سبائك الألومنيوم المؤكسد |
| جي بوكس | IP67،3 الثنائيات |
| كابل | 4 مم (IEC) / 12AWG (UL) ، 1000 مم (650 مم اختياري) |
| موصلات | متوافق مع MC4 أو MC4 |
| خصائص درجة الحرارة | |
| معامل درجة الحرارة (Pmax) | -0.420٪ / ℃ |
| معامل درجة الحرارة (Voc) | -0.346٪ / ℃ |
| معامل درجة الحرارة (Isc) | 0.065٪ / ℃ |
| درجة حرارة خلية التشغيل العادية | 45.3 ± 2 ℃ |
